Описание

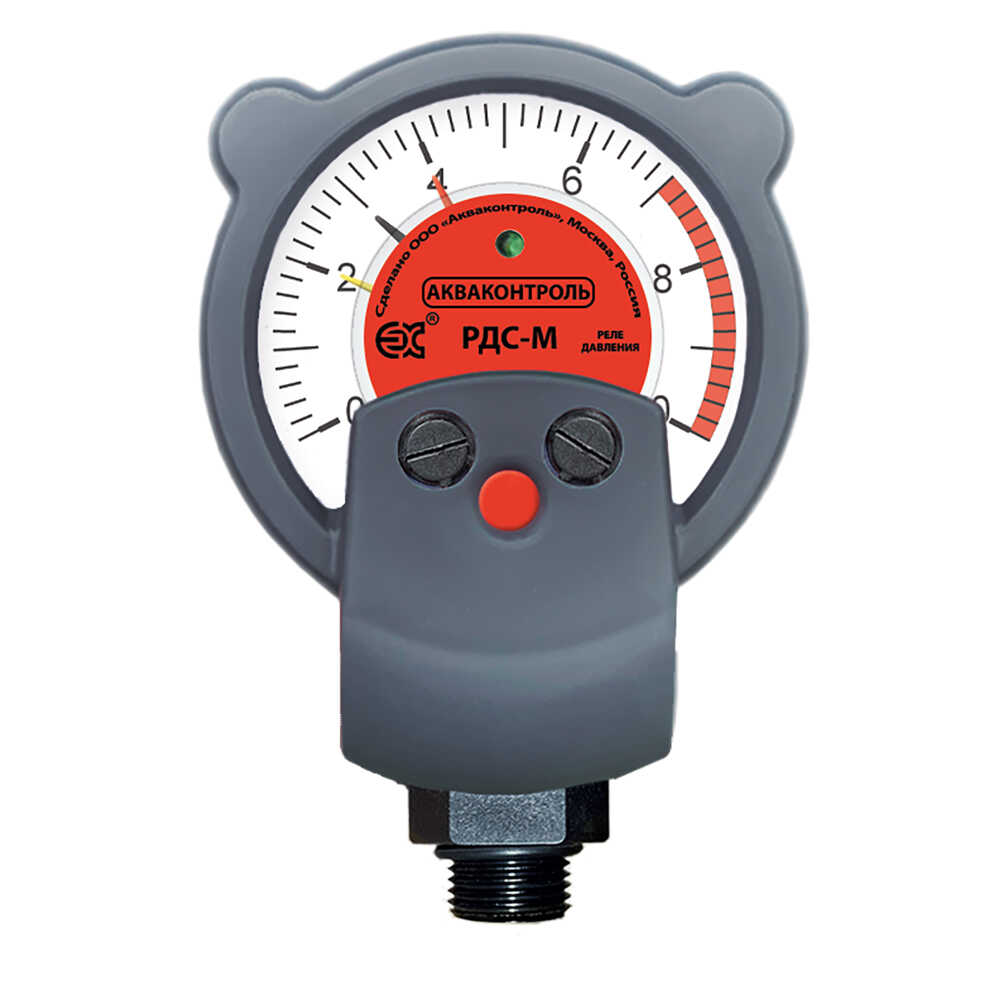

Реле давления воды стрелочное для скважинного и поверхностного насосов Мастер EXTRA АКВАКОНТРОЛЬ РДС-М предназначено для автоматизации работы бытового электронасоса используемого в системах автономного водоснабжения и полива.
Установка пороговых значений давления для включения и отключения насоса производится простым вращением регулировочных винтов на передней панели приборов, которые перемещают цветные указатели.
Жёлтый указатель определяет давление включения насоса. Насос включается при снижении давления в системе ниже жёлтого указателя. Красный указатель определяет давление выключения насоса.
Насос выключается при достижении давления уровня красного указателя. Контроль текущего давления проводится по чёрной стрелке.
Технические характеристики:
Рабочее напряжение: 230 В ± 10%
Назначение: Реле давления для скважинного и поверхностного насосов
Задержка срабатывания защиты от “утечки”, минут: 20/40
Возможность отключения защиты от “сухого хода”
Возможность отключения защиты от “утечки”
Номинальный ток нагрузки: 6,9 А
Тип выхода: Прямое включение (P1max=1,5 кВт)
Мощность выхода (P1): 1,5 кВт
Степень защиты корпуса: IP53
Присоединительный размер: G1/2»
Тип датчика давления: Трубка Бурдона
Максимальное измеряемое давление: 6,5 бар
Тип индикации давления: Стрелочный циферблат
Защита от с/х в режиме всасывания: 30/180 секунд
Защита от с/х в режиме расхода: 30/180 секунд
Автоматический перезапуск: 7 раз
Задержка включения и выключения: Фиксированная, 2 секунды
Для насосов до 1,5 кВт: Да
Min рабочее давление 0.1 бар
Мах рабочее давление 6.5 бар
Степень защиты IP53
